塔內件

液體進料分布裝置

編輯:安平萬鼎石化設備制造有限公司 時間:2023年03月09日


液體進料狀態不同,進料裝置各異。對于液體單相進料,可直接進入分布器或集液槽中;對于閃蒸進料,由于存在氣相而不能直接進入分布器或集液槽中。為了合理設計進料系統,首先需確定閃蒸率


1.液體單相進料

(1)料液直接進入分布器

適合泡點以下沒有閃蒸的進料。常用于塔頂回流液的分配,若用于中間加料,則收集器下來的液體也匯入分配器進行再分布。

(2)料液進入遮板集液器的環形集液槽中

這是較常用的進料裝置,用于塔中間加料,與從上段填料流下的液體混合后一同進入再分布器中。料液進口處上面的一段環形擋液板起防濺作用,環形板上打孔或間斷焊接以穩定加料及漏液。這種結構允許加料液體稍許過熱,閃蒸率不能超過10%。

2.過熱液體進料

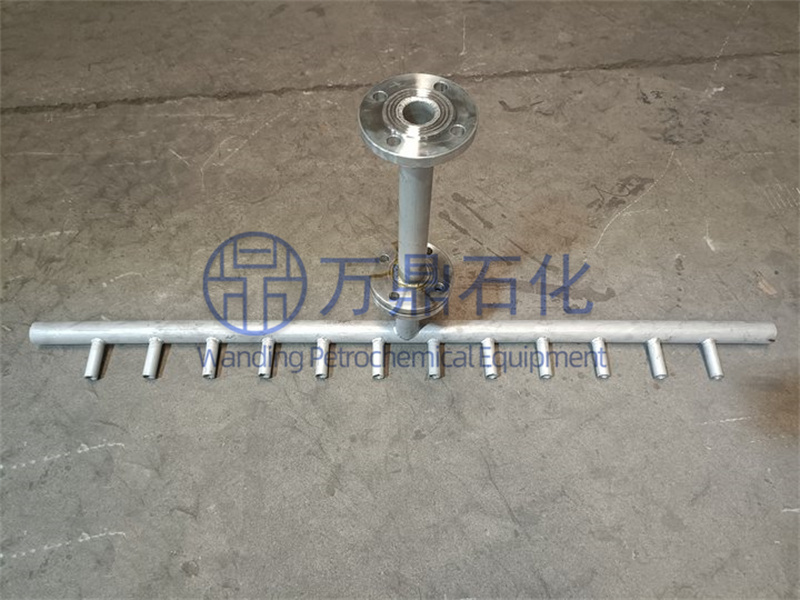

若料液通過加料預熱器后的溫度超過塔內泡點溫度,在輸送管道內并不汽化而是壓力升高,此時為過熱液體進料,料液進塔后則會有一部分液體閃蒸,設計進料裝置時應該考慮。常采用環形管周邊進料。

閃蒸率允許10%左右。環形管上打孔,孔徑及孔數由液量及壓力而定。為加速閃蒸并防止沖擊受液槽中液面,周邊需設防沖板。由于過熱液體壓力較塔內壓力高,使液體落入受液槽內,進入液體分布器。應當指出,這種裝置不允許氣液兩相進料。

3.氣液兩相進料

若壓力較高的過熱液體通過減壓閥進料,則為氣液兩相進料。進料時仍有部分液體閃蒸,這時不能按過熱液體設計進料裝置,只能按兩相進料考慮。中心管兩相進料裝置,允許氣液兩相同時從進料管中進入,此時,進料管直徑應按含有氣體的進料計算。

以氣相為主體并含有液相的進料裝置,其設計可參照氣相進料一節。為了使氣液達到完全分離,它應有足夠的空間,對于大塔或進料量較大的塔,可采用兩個相對的進料口。緩沖板是為了使料液從兩側進入。

雙盤式兩相進料裝置。氣液兩相在上板空間分離,上板氣體通道開孔率(即八角形通道)為50%,高為300mm,使通過分布器的氣體能夠上升到上段填料中。下板為液體分布板。上下板分別支承固定在塔圈上,板間距300mm左右。

4.塔外氣液分離進料

對于進料液體閃蒸率大于20%及直徑小于2m的小塔,過熱液體或兩相直接進入塔中會影響塔的正常穩定操作,故采用閃蒸罐在塔外將兩相分開,使氣液分別進入塔中。閃蒸罐的大小由進料狀態,加料量及閃蒸率而定。
